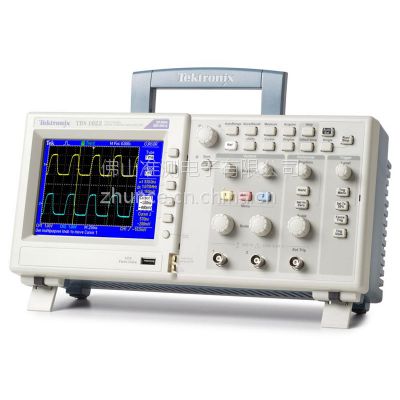

| Tektronix/泰克 TBS1102 数字示波器(100MHz) |
| 准确性，易用性，经济性。 |
泰克公司突破功能与价格不可兼得的限制，特别为学生，业余爱好者或者预算紧张的任何个人或者机构推出TBS1000系列数字存储示波器。
TBS1000系列数字存储示波器拥有杰出的性能，包括同类***的数字实时采样技术、通过/失败测试及用户熟悉、简便易用的控制功能，为用户提供理想的解决方案，最重要的是TBS1000系列数字存储示波器的价格会与它的性能一样，让您感到满意。 |
|
| TBS1000B系列产品型号： |
| 型号 | 带宽 | 采样率 | 记录长度 | 通道 |
|---|
| TBS1022 | 25MHz | 500MS/s | 2.5K | 2 | | TBS1042 | 40MHz | 500MS/s | 2.5k | 2 | | TBS1062 | 60MHz | 1.0GS/s | 2.5k | 2 | | TBS1064 | 60MHz | 1.0GS/s | 2.5k | 4 | | TBS1102 | 100MHz | 1.0GS/s | 2.5k | 2 | | TBS1104 | 100MHz | 1.0GS/s | 2.5k | 4 | | TBS1152 | 150MHz | 1.0GS/s | 2.5k | 2 | | TBS1154 | 150MHz | 1.0GS/s | 2.5k | 4 |
|
|
| 主要性能指标 |
|
| Tektronix/泰克 TBS1102 数字示波器(100MHz)易用功能 |
|
| 易用功能 |
|
| 五年保修 |
|
| Tektronix/泰克 TBS1102 数字示波器(100MHz)特性/规格 |
| 型号 | TBS1022 | TBS1042 | TBS1062 | TBS1064 | TBS1102 | TBS1104 | TBS1152 | TBS1154 | | 显示器(QVGA LCD) | TFT | | 带宽*1 | 25MHz | 40MHz | 60MHz | 60MHz | 100MHz | 100MHz | 150MHz | 150MHz | | 通道 | 2 | | 外部触发入 | 所有型号标配 | | 每条通道上的采样率 | 500MS/s | 500 MS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | | 记录长度 | 所有型号上所有时基2.5k 点 | | 垂直分辨率 | 8 位 | | 垂直灵敏度 | 所有型号上2 mV - 5 V/div，支持校准后微调 | | DC 垂直精度 | 所有型号上± 3% | | 垂直缩放 | 垂直放大或压缩实时波形或停止后的波形 | | 输入电压 | 300 VRMS CAT II; 在100 kHz 以上时以20 dB/decade 速率下降，在3 MHz 时降到13Vp-p AC | | 定位范围 | 2 mV to 200 mV/div +2 V
>200 mV to 5 V/div +50 V | | 带宽限制 | 所有型号上20 MHz | | 输入耦合 | 所有型号上AC, DC, GND | | 输入阻抗 | 1 MΩ并联 20 pF | | 时基范围 | 5 ns to 50 s/div | | 时基精度 | 50 ppm | | 水平缩放 | 水平扩大或压缩实时波形或停止后的波形 | | I/O 接口 | | USB 端口 | 前面板上的USB 主控端口支持U 盘设备
仪器背面的USB 设备端口支持连接PC 及所有兼容PictBridge 的打印机 | | GPIB | 选配 | | 温度 | | 工作温度 | 0 to +50°C | | 非工作温度 | –40 到 +71°C | | 湿度 | | 工作湿度和非工作湿度 | 在+40℃及以下时80%
在+50℃以下时45% 相对湿度 | | 高度 | | 工作高度和非工作高度 | 3,000 米 | | 电磁兼容能力 | 满足指令2004/108/EC, EN 61326-2-1 Class A; 澳大利亚EMC 框架 | | 安全 | UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 | | 外观尺寸(宽x高x深) | 326.3x158.0x124.2mm | | 重量 | 2.0kg(仅仪器)，2.2kg(带附件) |
|
